제품 상세 정보:
결제 및 배송 조건:
|
| 롤러의 수: | 네 | 롤러 경도: | HS72-76 |
|---|---|---|---|
| 롤러 크기: | 610×1730mm | 변환기: | ABB |
| 하이 라이트: | 고무 윤내는 기계,고무를 위한 달력 기계 |
||
1. 제품의 소개
|
신청: |
고무 |
특징: |
높은 강인 |
|
제품 이름: |
고무 달력 기계 |
롤러 수: |
S 유형의 4개의 롤러 |
|
모는 모터: |
변하기 쉽 주파수 모터 |
롤러 물자: |
1#, 2#, 3#, 4#는 합금에 의하여 식힌 무쇠입니다 |
2. 빠른 세부사항:
이 달력은 코드, 화포 및 다른 길쌈된 물자의 안 강선의 얇은 고무 장 및 자오선 타이어의 완벽한 층을 윤내는 시트를 까는 고무 주식의 1 얼굴 그리고 두 배 얼굴 한 번 지속적인 코팅을 위해 주로 이용됩니다.
3. 묘사:
1. 주발동기 (모터 상표: Hengli, 중국 고명한 상표)
모터 4 세트의 수
모터 힘 1#와 2# 목록 90KW; 3#와 4# 목록 110KW
2. 목록 (4 PC 주변 장치에 의하여 교련된 목록은 ZWZ 중국 고명한 방위로, 설치합니다)
목록 Φ610mm의 직경
목록 1730mm의 작동 폭
목록 주변 장치에 의하여 교련되는 목록의 건축

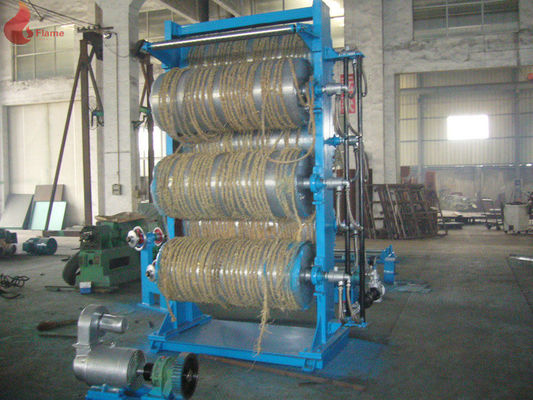

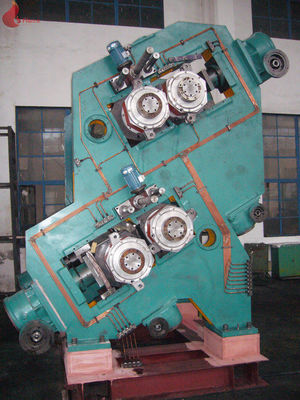

배열 유형 반전 S 유형
3. 목록 0.5-1의 마찰 비율 선택적으로
4. 목록 3-30m/min의 선형 속도
5. 온도 조종
목록 표면 120° C±1° C에 최고 온도
에 뜨거운 물을 통해서 열매체
온도 40~120° C의 범위
6. 작은 조각 조정 장치
속도 3.65/1.22 mm/min를 조정하는 작은 조각
작은 조각 0-10mm 디지털 표시 장치 조정의 범위
7. 목록의 축 교차점 장치
목록 선형 속도 6-60mm/min
최대. 크라운 효력 0.3mm
교차점 장치의 최대 진지변환 +/- 25mm (디지털 표시 장치)
8. 먹이는 장치
먹이는 속도 10~44m/min
그네 속도 2~10 시간/분
9. 재고 가이드
재고 가이드의 이동하는 거리 300-1700mm
자동화되는 이동하는 유형
10. 기름 윤활 체계
그것은 달력 윤활 체계와 흡진기 윤활 체계의 포함합니다.
11. 유압 장치 - 펌프 벨브는 rexroth가 만드는 Bosch, 국제 기준이어야 합니다.
최대. 기름 펌프 17.5 Mpa의 압력
주요 유압 분대 Rexroth
12. 고무 장 감는 장치 장치
감는 장치 롤러 250mm의 직경
4. 신청:
주로 고무 장의 시체의 단 하나 얼굴을 위해 그리고 두 배 얼굴 코팅 및 화포 및 지속적인 생산 사용될 것이다 4 목록 달력.
장 0.3의 간격 – 6개 mm는 낫습니다
제품 1600mm의 최대 폭.
5. 명세:
|
유형 |
XY 3Γ230x630 |
XY 3Γ252x720 |
XY 3Γ360x1120 |
XY 3Γ400x1400 |
XY 3Γ450x1500 |
XY 3Γ610x1730 |
XY 3Γ710x2130 |
XY 3Γ810x2430 |
|
목록 직경 (mm) |
230 |
252 |
360 |
400 |
450 |
610 |
710 |
810 |
|
목록 표면 (mm)의 길이 |
630 |
720 |
1120년 |
1400년 |
1500년 |
1730년 |
2130 |
2430 |
|
목록 비율 |
1:1: 1 1:1.2: 1 |
1:1: 1 |
1:1: 1 0.733:1: 1 0.733:1: 0.733 |
1:1: 1 1:1.383: 1.383 1:1.383: 1 |
1:1: 1 1:1.5: 1 |
1:1: 1 1:1.4: 1 |
1:1: 1 |
1:1: 1 1:1.5: 1 |
|
목록 속도 (m/min) |
0.8-8 |
2-16 |
3-20 |
3-26 |
3-26 |
6-54 |
8-50 |
2-20 |
|
피치 범위 (mm) |
0-7 |
0-10 |
0-10 |
0-10 |
0-10 |
0-20 |
0-20 |
0.5-25 |
|
제품 최소한도 간격 (mm) |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
0.15 |
0.15 |
0.5 |
|
제품 폭 (mm) |
500 |
550 |
1000년 |
1200년 |
1400년 |
1500년 |
1900년 |
2150 |
|
모터 힘 (KW) |
7.5 |
22 |
55 |
55 |
75 |
132 |
185 |
220 |
|
무게 (KG) |
2600 |
5500 |
16000 |
17500 |
19000 |
52000 |
67000 |
94000 |
|
유형 |
XY 4Γ230x630 |
XY 4Γ360x1120 |
XY 4Γ400x1400 |
XY 4Γ450x1500 |
XY 4Γ610x1730 |
XY 4Γ710x2130 |
XY 4Γ810x2430 |
|
목록 직경 (mm) |
230 |
360 |
400 |
450 |
610 |
710 |
810 |
|
목록 표면 (mm)의 길이 |
630 |
1120년 |
1400년 |
1500년 |
1730년 |
2130 |
2430 |
|
목록 비율 |
1:1: 1:1 |
0.733:1: 1:0.73 |
1:1.383: 1.383:1 |
1:1.5: 1.51 |
1:1.4: 1.4:1.4 1:1.4: 1.4:1 |
1:1.5: 1.5:1 |
1:1.5: 1.5:1 |
|
중간 롤러 (m/min)의 회선 속도 |
2.1-21 |
2-20 |
3-26 |
3-26 |
8-50 |
3-30 |
2-20 |
|
조정 범위 (mm) |
0-10 |
0-10 |
0-10 |
0-10 |
0-20 |
0-20 |
0.5-25 |
|
제품 (mm)의 Min.Thickness |
0.2 |
0.2 |
0.2 |
0.2 |
0.15 |
0.15 |
0.5 |
|
제품 (mm)의 폭 |
500 |
1000년 |
1200년 |
1300년 |
1500년 |
1900년 |
2150 |
|
모터 힘 (KW) |
15 |
55 |
75 |
110 |
160 |
185 |
280 |
|
무게 (KG) |
4800 |
15000 |
18500 |
33000 |
62000 |
100000 |
126000 |
6. 경쟁 이점:
a. 목록은 식힌 무쇠 합금, 끝내는 기계로 가공된 표면으로, 열심히 착용할 수 있는 만들고; 목록 완곡한 가장자리에 교련된 구멍으로, 가열하기 위하여 과열 물 채택, 좋은 열효과를 얻기.

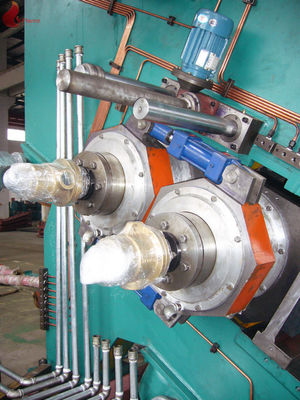

b. 목록 방위는 두 배 줄 광선 회전 방위, 무쇠로 만든 방위 몸에게 꼬리 만들어져, 좋은 충격 흡수 성과 및 충분한 힘이 있.
c. 완벽한 부속품 장비하는: 장치를, 날실 빛나는 단위 사전 로드하는, 축선 교차하는 단위는 단위를, 위 찌르는 기포 및 낮게 먹이는 단위, 위치 제한 및 비상 정지를 진동합니다.
d. 간격 측정 장치는 미국 NDC 또는 이탈리아 ES에서 제품입니다. 긴장 감지기 (또는 힘 측정에게 품기) 스위스 FMS에서 제품입니다.
e. 자동적인 절단 장치는 기계적으로 동시 및 안전한 믿을 수 있는 가동과 더불어 절단 제품을, 침묵시키기의 입니다.
f. 종결은 2개의 분리되는 감기 체제를 포함하여 와인더를, 중심에 두는 두 배 역이고 1개의 일하 역 전복 기계장치에는, 전체적인 와인더 간단한 가동과 낮은것 노동 강렬의 특징이 있습니다.
g. 드라이브 sysytem는 운전사로 디지털 방식으로 속도 통제 장치를 채택합니다, 전체 기계는 관제사와 Fieldbus 통제 기술 제공하기로 PC를 채택합니다.
h. 속도 흡진기는 단단한 바닥 장치, 층이 된 상자 몸, 집중된 모는 장비되고 장치의 공급 강제적인 윤활을 위한 sysytem의 기름을 바르를 분리합니다.
7. 서비스:
1. 해외 설치 안내.
2. 해외 시험 달리기
3. Ovsersea 노동자 훈련
4. 기술지원
5. 예비 품목 공급
6. 기술 작동 지원
7. 공식과 가공 지원
8. 선택권
이 sysytem는 4 롤러 달력, 다수 롤러 지도 장치 및 보조 냉각 기계로 구성됩니다
9. 상업적인 기간
1. 지불: 선급금으로 T/T에 의하여 30%, 선적의 앞에 T/T에 의하여 균형 (70%)
2. 리드타임: 선급금을 받기 후에 120 일
3. 수송: 콘테이너, 간단한 포장 (PE 필름, salver)
4.Warranty 기간: 구매자의 공장에 있는 기계의 사용의 일에서:
(1) 기계적인 부속: 12 달
(2) 전기 부속: 6 달
5. 임명과 위임
(1) 최신 위임은 선적의 앞에 만들어졌습니다
(2) 해외 위임 그리고 책임은 구매자에게 하나나 둘명의 기술공 인도하기 위하여 보내질 것입니다
장비의 임명 그리고 위임 만약에 고객 요구.
고객은 우리의 기술공의 책임을 지불합니다.
(1) 왕복 여행 비행기 표
(2) 수송, 설비 및 커뮤니케이션의 책임
(3) 기술공을 위한 관용은 1명의 사람을 위한 일 당 USD 80입니다.
(4) 해석자는 필요합니다.
6. 예비 품목:
1 년간 예비 품목은 고객을 위해 필요하, 고객이 예비 품목을 사야 한다는 것을 우리는 건의합니다. (이음쇠 명부는 제공될 것입니다.)
7. 영국 설명서, Figuration 그림 및 발밑 그림은 제공됩니다.
