| 강조하다: | 대기 디젤 엔진 발전기 |
||
|---|---|---|---|
1, 고정되는 모형 생성: P400E1
2개의 엔진은 만들고 & 만듭니다: Perkins 2306C-E14TAG2
3의 차단기 유형: 3 폴란드 MCCB
4의 주파수: 50 Hz/60 Hz
5의 엔진 속도: 1500 분당 회전수/1800 분당 회전수
6의 냉각 방법: 물
7의 경세 유형: 전자
8의 산출 유형: 삼상 AC

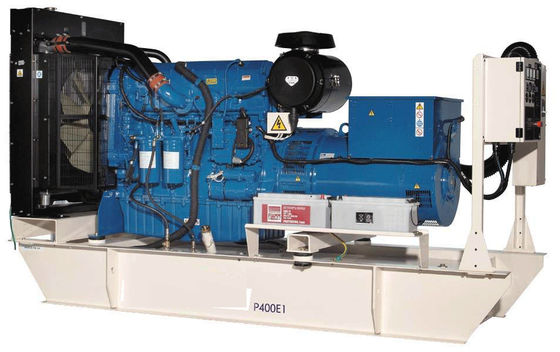

Perkins 2306C-E14TAG2 Genset 디젤 발전기
산출 등급
| 고정되는 모형 생성 | P400E1 |
| 380-415V, 50 Hz | 400.0 kVA/320.0 kW |
| 480V, 60 Hz | 438.0 kVA/350.4 kW |
0.8 동력 인자에 등급.
|
기술적인 자료 |
||
|
엔진은 만들고 & 만듭니다: |
Perkins 2306C-E14TAG2 |
|
|
발전기 모형: |
LL6014D |
|
|
기본 구조 유형: |
날조된 강철 |
|
|
차단기 유형: |
3 폴란드 MCCB |
|
|
주파수: |
50 Hz 60 Hz |
|
|
엔진 속도: RPM |
1500 1800년 |
|
|
연료 탱크 수용량: 리터 (미국 gal) |
820 (216.6) |
|
|
연료 소비: - l/hr (미국 gal/hr) |
-- |
|
|
연료 소비: P400E1 l/hr (미국 gal/hr) |
85.1 (22.5) 91.3 (24.1) |
|
P400E1
물리적 데이터
제조자: Perkins
모형: 2306C-E14TAG2
실린더/줄맞춤의 아니: 선에서 6/
주기: 4 치기
감응작용: 냉각되는 터보로 충전된 공대공 책임
냉각 방법: 물
경세 유형: 전자
경세 종류: ISO 8528 G2
압축 비율: 15.9:1
진지변환: l (cu.in) 14.6 (890.9)
구멍/치기: mm (안으로) 137.0 (5.4) /165.0 (6.5)
관성 모멘트: kg m ² (lb. ²) 3.43에서 (11721)
엔진 전기 장치:
- 전압/지상: 24/Negative
- 배터리 충전기 Amps: 70
무게: kg (lb)
- 말리십시오: 1690년 (3726)
- 적시십시오: 1792년 (3951)
공중 시스템:
공기 정화 장치 유형: 대신할 수 있는 성분 연소
기류: m ³ /min (cfm)
- 대역: 26.8 (946) 41.6 (1469년)
- 최대. 연소 환기구
금지: kPa (H2O에서) 6.2 (24.9) 6.2 (24.9)
방열기 냉각 공기 교류: m ³ /min (cfm)
444.0 (15680) 600.0 (21189)
냉각 공기 교류에 외부 금지: Pa (H2O에서)
188 (0.8) 188 (0.8)
냉각 장치:
냉각 장치 수용량: l (미국 gal) 47.0 (12.4) 47.0 (12.4)
수도 펌프 유형: 원심
급수하기 위하여 & 윤활유 기름 거절되는 열: kW (Btu/min)
- 대역: 134.9 (7672) 153.2 (8712)
- 방에 열복사: kW (Btu/min)
- 대역: 39.0 (2218) 45.3 (2576)
- 방열기 팬 짐: kW (마력) 9.0 (12.1) 17.0 (22.8)
50°C (122°F)까지 주위 조건에서 운영하기 위하여 디자인되는 냉각 장치.
특정한 위치 상태에 전력 등급을 위한 당신의 국부적으로 FG 윌슨 상인에게 연락하십시오.
성과:
엔진 속도: RPM 1500 1800년
심한 엔진 힘: kW (마력)
- 대역: 353.0 (473.0) 393.0 (527.0)
- 전성기: 313.0 (420.0) 365.0 (489.0)
BMEP: kPa (psi)
- 대역: 1935.0 (280.7) 1795.0 (260.4)
- 전성기: 1716.0 (248.9) 1667.0 (241.8)
재생하는 힘: kW 27.0 39.0
윤활 체계:
기름 여과기 유형: Eco의 완전 흐름
총 기름 수용량 l (미국 gal): 68.0 (18.0)
기름 팬 l (미국 gal): 60.0 (15.9)
기름 유형: API CG4 15W-40
냉각 방법: 물
연료 체계
연료 여과기 유형: 추천되는 Eco 대신할 수 있는 성분
연료: 종류 A2 디젤
연료 소비: l/hr (미국 gal/hr)
110% 100% 75% 50%
짐 짐 짐 짐
P400E1
50 Hz 85.1 (22.5) 64.0 (16.9) 44.5 (11.8)
60 Hz 91.3 (24.1) 70.9 (18.7) 50.1 (13.2)
(0.85의 그리고 BS2869의 종류 A2를 따르는 특정한 중력을 가진 디젤 연료에 기초를 두어)
배기 장치
소음기 유형: 수준 1
소음기 모형 & Qty: SD150 (1) 압력 강하 가로 건너서
소음기 체계: kPa (Hg에서) 0.01 (0.003) 0.06 (0.018)
소음기 소음 제거
수준: dB 19 17
최대. 허용가능한 뒤
압력: kPa (에서. Hg) 7.0 (2.1) 7.0 (2.1)
배기 개스 교류:
m ³ /min (cfm) - 대역: 66.6 (2352) 95.7 (3380)
- 전성기: --
배기 개스 온도: °C (°F)
m ³ /min (cfm) - 대역: 494 (921) 389 (731)
P400E1
발전기 성과 자료
|
자료 항 |
50 Hz 60 Hz |
||||||||
|
415/240V |
400/230V 230/115V 200/115V |
380/220V 220/110V |
220/127V |
480/277V 240/139V |
380/220V 220/110V |
240/120V 208/120V |
230/115V |
440/254V 220/127V |
|
|
Capability* kVA를 시작하는 모터 |
882 |
827 |
755 |
976 |
969 |
641 |
754 |
703 |
833 |
|
단락 수용량 ** % |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
|
Reactances: 단위 당
Xd X'd x " d |
3.130
0.140
0.111 |
3.370
0.150
0.120 |
3.730
0.170
0.132 |
2.780
0.120
0.099 |
3.070
0.140
0.109 |
4.900
0.220
0.174 |
4.090
0.180
0.145 |
4.420
0.200
0.157 |
3.650
0.160
0.130 |
보인 Reactances는 주요한 등급에 적용 가능합니다
** 선택적인 영구 자석 발전기 또는 AREP 흥분에 -.
발전기 기술적인 자료
|
물리적 데이터 운영 자료 |
|
|
제조자: FG 윌슨 |
과속: RPM 2250 |
|
모형: LL6014D |
(정상 상태) 전압 규칙 (%): + /-0.5 |
|
방위의 아니: 1 |
파형 NEMA = TIF: 50 |
|
절연제 종류: H |
파형 IEC = THF: 2.0% |
|
완화 피치 부호: 2/3 - 6 |
총 조화되는 내용 LL/LN: 4.0% |
|
철사: 12 |
Supression는 유럽 기준과 일치하여 입니다 전파 장애: EN61000-6 |
|
진입 보호 등급: IP23 |
복사열: kW (Btu/min) -50 Hz: 23.0 (1308년) -60 Hz: 24.4 (1388년) |
|
흥분 체계: 분로 |
|
|
AVR 모형: R448 |
|
P400E1
기술적인 자료
50 Hz, 1500 분당 회전수에 3개 단계 등급 그리고 성과
60 Hz, 1800 분당 회전수에 3개 단계 등급 그리고 성과
|
전압 주요한 모형 대기 모형 전압 전성기 모형 대역 모형 - P400E1 - P400E1 |
|||||
|
|
kVA kW |
kVA kW |
|
kVA kW |
kVA kW |
|
415/240V |
-- |
400.0 320.0 |
480/277V |
-- |
438.0 350.4 |
|
400/230V |
-- |
400.0 320.0 |
220/127V |
-- |
438.0 350.4 |
|
380/220V |
-- |
400.0 320.0 |
380/220V |
-- |
437.0 349.6 |
|
230/115V |
-- |
400.0 320.0 |
240/120V |
-- |
438.0 350.4 |
|
220/127V |
-- |
400.0 320.0 |
230/115V |
-- |
438.0 350.4 |
|
220/110V |
-- |
400.0 320.0 |
440/254V |
-- |
438.0 350.4 |
|
200/115V |
-- |
400.0 320.0 |
220/110V |
-- |
437.0 349.6 |
|
|
|
|
208/120V |
-- |
438.0 350.4 |
|
|
|
|
230/115V |
-- |
438.0 350.4 |
정의
대기 등급
이 등급은 실용적인 정전 경우에는 지속적인 전력 공급을 위해 적용 가능합니다 (변하기 쉬운 짐에). 아무 하중 초과도 이 등급에 허용되지 않습니다. 이 모형에 발전기는 최고봉 지속적인 정격입니다 (ISO 8528-3에서 정의된대로).
주요한 등급
이 등급은 상업적으로 구매한 힘의 대신으로 지속적인 전력 공급을 위해 적용 가능합니다 (변하기 쉬운 짐에). 연례 영업 시간에 아무 제한도 없고 이 모형은 12 시간에 있는 1 시간을 위한 10% 하중 초과 전원을 공급할 수 있습니다.
표준 참고 상태
주: 표준 참고 상태 27°C (80°F) 공기 인레트 임시 직원, 152.4m (500ft) A.S.L. 60% 상대 습도. 0.85의 그리고 BS2869를 따르는 특정한 중력을 가진 디젤 연료에 완전 부하에 연료 소비 자료: 1998년의 종류 A2.
무게와 차원
무게: kg (lb) 차원: mm (안으로)
|
그물 (+ 윤활유 기름) |
3300 (7275) |
길이 |
3601 (141.8) |
|
적시십시오 (+ 윤활유 기름 & 냉각액) |
3350 (7385) |
폭 |
1150년 (45.3) |
|
연료, 윤활유 기름 & 냉각액 |
4043 (8913) |
고도 |
2065년 (81.3) |
일반 자료
문서
운영과 관리 설명서의 전 세트, 회로 배선표 및 위임/결함 찾아내기 지시 전단.
고정되는 기준 생성
장비는 뒤에 오는 규격에 맞힙니다: BS5000, ISO 8528, ISO 3046, IEC 60034, VDE 0530, NEMA MG-1.22.
보장
모든 장비는 가득 차있는 제조자의 보장을 나릅니다.
