440Kw는 강철 코일 Slitter 기계, 수평 기계 유압 기계 4mm - 12mm를 Prepainted

440Kw는 강철 코일 Slitter 기계, Decoiler 유압 기계 4mm - 12mm를 Prepainted

4mm ~ 12mm×2000mm 째는 기계

Descrition:

강철 코일의 기본 명세

강철 코일 급료: 일반적인 탄소 강철, 직류 전기를 통한 강철 prepainted 강철

코일 간격: 4--12mm

코일 직경: 최대 ф2000mm

코일 폭: 600mm---2000mm

코일 안 직경: φ508, φ610, φ760

코일 무게: 최대 35T

순서도:

유압 코일 차---목록 먹이기의 두 배에 의하여 가늘게 하는 decoiler 머리 guiding&head 삽 그리고 쌍---맨 위에게 sheaing----탈선 조정---째 측 wase recoiler 교량----pre-seperator와 긴장시키는 기계---recoiler---코일 차 유압 통제를 내리기---전기 통제

1대의 유압 코일 차:

코일 차의 1:1 모양: 4 선회된 도보

1.2 코일 차의 구조: 강철 구조물 및 정상에 V 모양입니다.

1.3 지속적인 도보의 힘: 4kw 사이클로이드 장치 감속기

1.4 들고 낮추기의 힘: 모는 유압 cyliner

1.5 명세: ф220mmx700mm

들고 낮추기의 1.6max 여행: 700mm

바퀴의 1.7Dia: 200mm

1.8Walking 속도: 8.4m/min

1.9Max 적재 능력: 35000KG

2.Decoiler 기계

2.1 decoil의 방법: 두 배 맨 위 방향 유압 안 확장

2.2 확장의 형성하고 긴축했습니다: 모는 유압 기름 실린더

바짝 죄기의 2.3form: 두 배 방향 가동

운동의 2.4power: 유압 기름 실린더 (기름 실린더 명세 ф125mmx900mm)

플래트홈의 2.5specification: Φ508mm.Φ610mm.Φ760mm

2.6coil 최대 외부 dia: 2000mm

2.7coil 폭: 600mm--2000mm

2.8Max 적재 능력: 35000kg

3: 인도 머리 및 삽 머리

맨 위 인도 구조의 3.1Form: 강철에 의하여 용접되는 구조, lifting&lowering를 위한 기름 실린더

인도를 위한 3.2hydraulic 기름 실린더 명세: ф125x600mm, 2pcs

3.3Pulling 목록: ф300mmx500mm, Cr40

3.4pulling 힘: 5.5kw 사이클로이드 장치 감속기

삽 머리를 위한 3.5specification: 강철판 weled 구조

3.6 들고 낮추기의 힘: 유압 cyliner: ф140mmx400mm:

expanding&contracting의 3.7power: 유압 cyliner: ф63mmx400mm

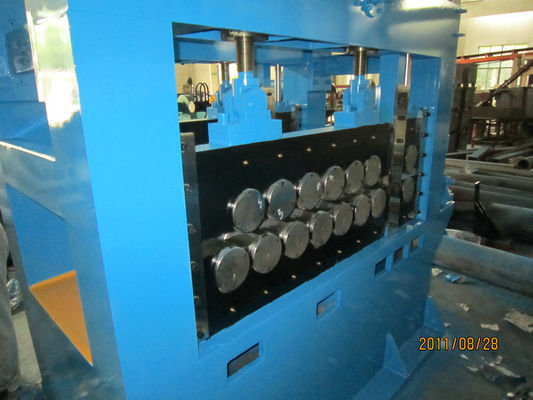

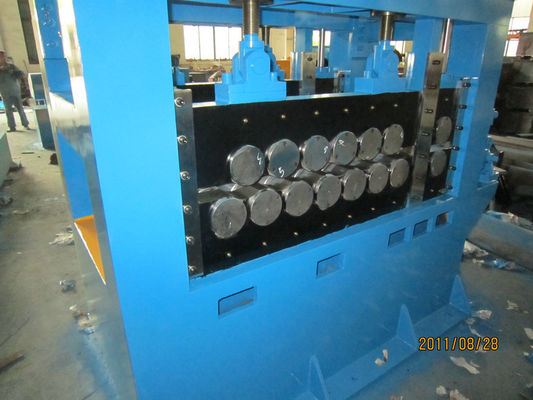

&5 목록 수평하게 하기 먹이는 목록의 4개 쌍

4.1 코일 먹이는 목록 명세: ф210mmx2000mm

꼬집음 목록의 4.2 물자: 아래로 40Cr 열 processment, HR55를 구릅니다--56

코일 먹이기를 위해 lifting&lowering의 4.3 실린더: ф125mmx100mm, 2pcs

lifting&lowering의 4.4 힘: 2.2kw 사이클로이드 장치 감속기

목록을 먹이고 수평하게 하는 코일의 4.5 힘: : 37kw 사이클로이드 장치 감속기

4.6 linar 속도: 12m/min

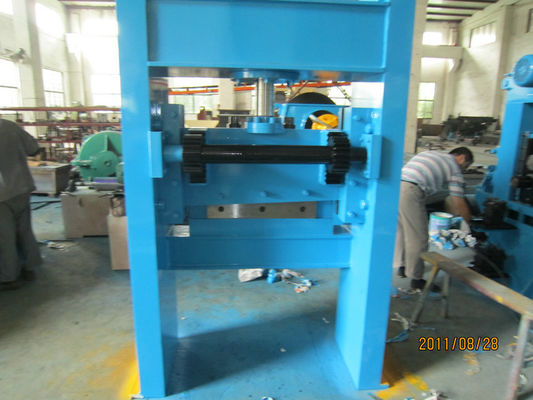

5.hydraulic 깎는 기계 1set

5.1 명세: 12mmx2200mm

5.2oil cyliner 명세: ф200x250

조정하는 6.deviation

명세가 6.1Vertical에 의하여 구릅니다: ф200mmx150mm

목록 물자의 6.2 쌍: 40Cr 열 processment 55--56

탈선 조정의 6.3Range: 500-2000mm

7.slitting 기계

7.1. 둥근 원판 째기

갱구를 째기의 7.2 명세: ф300mmx2000mm

갱구의 7.3 물자: 40Cr에 의하여 강하게 하는 크롬

7.4 둥근 원판 잎: D500Xd300XT25mm

잎의 7.5 물자: 6CrW2Si, HRC56--57 도

7.6AC 모터 통제

7.7 째는 transmissioning: AC 160kw 모는 합동 연결을 가진 사이클로이드 장치 감속기

7.8 째는 속도: 조정가능한 0-30m/min

7.9 째는 폭 정확도: +/- 0.03mm

7.10 째는 조각 명세: 5--7mm 10pcs, 8--10 6pcs, 11--12mm 4pcs

8 옆 작은 조각 recoiler

8.1 두 배 방향 recoiler

후퇴 격판덮개의 8.2 명세: ф900mmx500mm

recoiler의 8.3 힘: 각 측에 후퇴하는 L160 모터,

9개의 damping& pre-seperator

9.1 pre-seperator 갱구 dia: ф210mmx2000mm

9.2 수평하게 하는 목록 물자: 40Cr

누르기의 9.3 힘: 유압 cylinderф80mmx1500mm

9.4oil cyliner 명세: ф80mmx750mm

10 recoiler

10.1 기름 실린더 명세: ф200x100mm

10.2 최대 후퇴 명세: ф760mmx2000mm

후퇴의 10.3power: 200KW AC 모터

10.4recoiling 속도: 조정가능한 0-30m/min

11: 후퇴 관제사; Euroasia 관제사 590model

12: 후퇴 수용량: 35T

코일 차 &auto 겹쳐 쌓이는 체계를 내리는 11 코일

코일 차의 11:1 모양: 4 선회된 도보

11.2 코일 차의 구조: 강철 구조물 및 정상에 V 모양입니다.

11.3 지속적인 도보의 힘: 4kw 사이클로이드 장치 감속기

11.4 들고 낮추기의 힘: 모는 유압 cyliner

11.5 명세: ф200mmx700mm

들고 낮추기의 11.6 최대 여행: 700mm

11.7 바퀴의 Dia: 200mm

11.8 걷는 속도: 8.5m/min

11.9 최대 적재 능력: 35000KG

12 유압 통제

12.1 힘: 11kw-4

12.2 압력: 16Mpa

12.3 유압 기름 N46, 유압 역, 통제 벨브 및 관 1 세트

12.4 석유 탱크 양: 450L

13 전기 통제

13.1 전기 통제 1 세트

13.2 전기 가동 장 1set

13.3 PLC 통제

14.4 총 힘: 440KW
